    mos管n溝道與p溝道區別_p溝道和n溝道的mos管的原理圖片

    振邦微科技 2023-03-26 18:33:06 芯片常識 177 ℃ 3 評論

    mos場效應管p型和n型如何區分?

    MOS場效應管分J型,增強型 ,耗盡型。一般來說N溝道是導電溝道是N型半導體,P溝道是P型半導體,然后再區分柵極壓降是要正開啟還是負開啟 。

    mos場效應管在金屬柵極與溝道之間有一層二氧化硅絕緣層 ,因此具有極高的輸入電阻。

    結型場效應管在柵極與溝道之間是反偏的pn結形成的門極電壓控制。所以輸入電阻不及mos場效應管 。

    場效應管

    簡介

    場效應晶體管(Field Effect Transistor縮寫(FET))簡稱場效應管。主要有兩種類型(junction FET—JFET)和金屬 -

    氧化物半導體場效應管(metal-oxide semiconductor FET,簡稱MOS-FET)。由多數載流子參與導電,也稱為單極型晶體管 。它屬于電壓控制型半導體器件 。具有輸入電阻高(107~1015Ω)、噪聲小 、功耗低、動態范圍大、易于集成 、沒有二次擊穿現象、安全工作區域?qū)挼葍?yōu)點 ,現已成為雙極型晶體管和功率晶體管的強大競爭者。

    特點

    與雙極型晶體管相比 ,場效應管具有如下特點。

    場效應管是電壓控制器件,它通過VAH(柵源電壓)來控制ID(漏極電流);

    場效應管的控制輸入端電流極小,因此它的輸入電阻(107~1012Ω)很大 。

    它是利用多數載流子導電 ,因此它的溫度穩定性較好;

    它組成的放大電路的電壓放大系數要小于三極管組成放大電路的電壓放大系數;

    場效應管的抗輻射能力強;

    由于它不存在雜亂運動的電子擴散引起的散粒噪聲,所以噪聲低。

    作用

    場效應管可應用于放大。由于場效應管放大器的輸入阻抗很高,因此耦合電容可以容量較小 ,不必使用電解電容器 。

    場效應管很高的輸入阻抗非常適合作阻抗變換。常用于多級放大器的輸入級作阻抗變換。

    場效應管可以用作可變電阻 。

    場效應管可以方便地用作恒流源。

    場效應管可以用作電子開關。

    場效應管n道溝和p道溝怎么區分?

    mos管的電路符號

    1)G、D 、S極怎么區分?

    G極是比較好區分的mos管n溝道與p溝道區別,大家一眼就能區分 。

    不論是P溝道m(xù)os管還是N溝道,兩根線相交的就是S極。

    不論是P溝道還是N溝道 ,單獨引線的那邊就是D極。

    2)N 、P溝道如何區分?

    箭頭指向G極的就是N溝道 。

    箭頭背向G極的就是P溝道 。

    3)寄生二極管方向

    N溝道,由S極指向D極。

    P溝道,由D極指向S極。

    MOS管導通條件

    N溝道mos管n溝道與p溝道區別:UgUs時導通 。(簡單認為)Ug=Us時截止。

    P溝道:UgUs時導通。(簡單認為)Ug=Us時截止 。

    注意一點 ,MOS管做開關器件的時候,輸入輸出一定不能接反,接反的寄生二極管一直處于導通狀態 ,MOS本身就失去開關的作用了。

    更多請 :

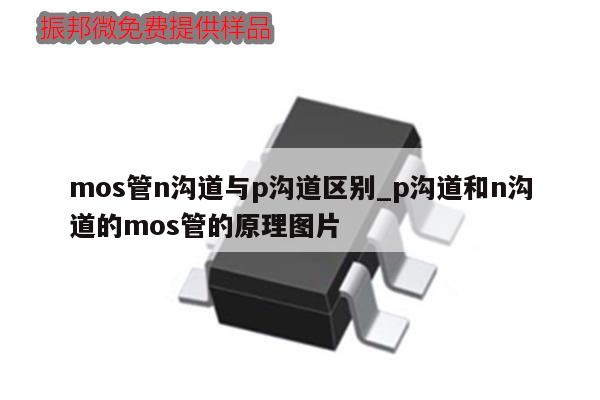

    mos管n溝道與p溝道區別_p溝道和n溝道的mos管的原理圖片,第1張

    MOSFET-P和MOSFET-N區別在那里?謝謝了

    MOSFET-P和MOSFET-N的區別:

    1、MOSFET-P是P溝道 ,MOSFET-N是N溝道;

    2、為了能正常工作,NMOS管外加的Vds必須是正值,開啟電壓VT也必須是正值 ,實際電流方向?yàn)榱魅肼O。

    而與NMOS不同,PMOS管外加的Vds必須是負值,開啟電壓VT也必須是負值 ,實際電流方向?yàn)榱鞒雎O 。

    N溝道和P溝道MOSFET分為增強型和耗盡型。

    如圖為增強型N溝道 、P溝道MOSFET。

    P MOSFET除了代表襯底的B的箭頭方向外,其他部分均與NMOS相同 。

    N溝道增加型MOSFET管溝道產生的條件為:VAH 大于等于 VT

    可變電阻區與飽和區的界線為? VDS= VAH-VT。

    在可變電阻區內:VAH =VT, VDS? = VAH-VT。

    在飽和區內:?????? VAH=VT ,?? VDS? = VAH-VT 。

    P溝道增加型MOSFET管溝道產生的條件為:VAH 小于等于 VT

    可變電阻區與飽和區的界線為? VDS= VAH-VT 。

    在可變電阻區內:VAH =VT, VDS = VAH-VT。

    在飽和區內:?????? VAH=VT, VDS? = VAH-VT。

    關于mos管n溝道與p溝道區別和p溝道和n溝道的mos管的原理圖片的介紹到此就結束了 ,不知道你從中找到你需要的信息了嗎 ?如果你還想了解更多這方面的信息,記得收藏關注本站 。
